1.1 综合管廊简介

综合管廊又称配合沟，是在都会地下制作一个隧道空间，将市政、电力、通讯、燃气、给排水等种种管线集于一体，设有专门的磨练口、吊装口和监测系统，实验统一妄想、统一设计、统一建设和治理。建设综合管廊系统能有用缓解都会生长与我领土地资源主要的矛盾，对提高土地使用率、扩大都会生涯生长空间具有主要的意义。

都会地下管线是都会运行的生命线，实现管线信息共享、实时监测、集中控制是地下管线治理的基本要求，关于都会清静和管线运行起到主要的作用，在都会化建设中起到推进作用。

1.2 需求剖析

综合管廊建设是一个系统性工程，不但要设计合理的管舱，使得都会效劳管道入廊，着重针对但不限于以下管道入廊：自然气管道、热力管道、给水管道、再生水管道、雨水管道、电力电缆、通讯线缆、广播电视等
；挂??窍?馈⒐┑纭⒄彰鳌⒈O控与报警、透风、排水等设施。将疏散、分段的羁系资源集中通过综合管廊实验和共享，实现管廊?控一个系统的融合时势，实现管廊?控系统的高度融合，真正实现共享治理、协同治理的名堂。

综合管廊?控与报警系统是一个综合性很是强的管控系统。各子系统之间由于手艺系统纷歧，接纳的标准各异，不但需要思量情形与装备?控、通讯联络、地理信息等需求，还要兼顾灾难事故预警、清静提防等方面临图像?控的需求，同时还需要思量报警、门禁等配套系统的集成以及与广播系统的联动，消除系统异构的信息孤岛问题。

1.3 设计思绪

综合管廊?控与报警系统设计历程遵照行业相关标准规范，切合便易性与可靠性兼顾原则、先进性与适用性兼顾原则、信息共享与互联互通原则、整体思量与协同配合原则。管廊?控系统从现实需求出发，形成了久远妄想设计，逐步落实建设，深入融合应用，实现管廊系统可一连建设蹊径，为包管管廊?控的生长应用，指明晰偏向。

1.4 综合管廊?控子系统

综合管廊隶属设施系统包括消防系统、透风系统、供电系统、照明系统、排水系统、标识系统、?控与报警系统。

综合管廊?控系统为综合治理系统，可分为通讯系统、综合?控系统、情形监测系统、火灾检测和报警系统、视频?控系统、IP 电话系统、入侵检测系统以及?控中心盘算机系统等。

通讯系统实现管廊内部各系统与?控中心系统之间的通讯传输，每个防火分区?控机箱中布设工业级交流机、光终端装备，多个防火分区组建光纤自愈环网。 装备综合?控以PLC可编程逻辑控制器为焦点，对管廊内透风装备、排水泵、电气装备等举行状态监测和控制，接入管廊内风机、防烟防火阀、管廊内部照明、浮球开关、水泵装备、防火门、液压井盖等装备
？删偷刈远?褪侄?约霸冻炭刂。

情形监测系统实现对综合管廊全域内情形参数和状态全程?控，包括气体监测和温湿度监测，其中气体监测包括有害气体监测（H 2 S、CO、CH 4）、 氧气含量监测以及易燃气体监测
；?侄院辖ú蘸腿计?盏炔帐揖傩屑嗖。气体、温湿度探测器毗连至天职区的PLC装备收罗
？，有害气体含量超标或者氧气含量过低时，系统声光报警，提醒?控中心事情职员接纳相关步伐。

火灾检测接纳漫衍式光纤测温手艺对综合管廊合建舱内部电力电缆桥架和管廊情形温度举行在线监测，对燃气舱内部管廊情形温度举行在线监测。光纤测温主机通过RJ45接口接纳阻燃网线毗连?控机箱中的工业级交流机，与?控中心火灾事情站及火灾报警控制主机毗连。当爆发温度异
；蚧鹪质，光纤测温主机将实时温度、火灾爆发位置、火灾报警信号输出至信息化?控治理平台及火灾报警系统，由火灾报警系统完成响应的消防联动。

火灾报警系统能够吸收火灾检测信号或者手动火灾报警按钮的报警信号，在综合管廊内部及?控中心举行声光报警，系统同时在?控中心举行声光报警，警示事情职员。支持自动控制/手动控制，支持通过操作按钮启停相关报警装备和消防装备，通过?控平台举行消防联动，如启动风机举行排烟，启动气体灭火装置等。 视频?控系统实现视频实时监测，录像盘问等治理应用功效，监测规模笼罩管廊内所有主要节点，包括：职员收支口、投料口、透风口、引出段等，摄像机接纳红外?控手艺， 能够在无光照条件下清晰显示现场画面，?控中心系统接纳集中存储装备举行高清录像存储。

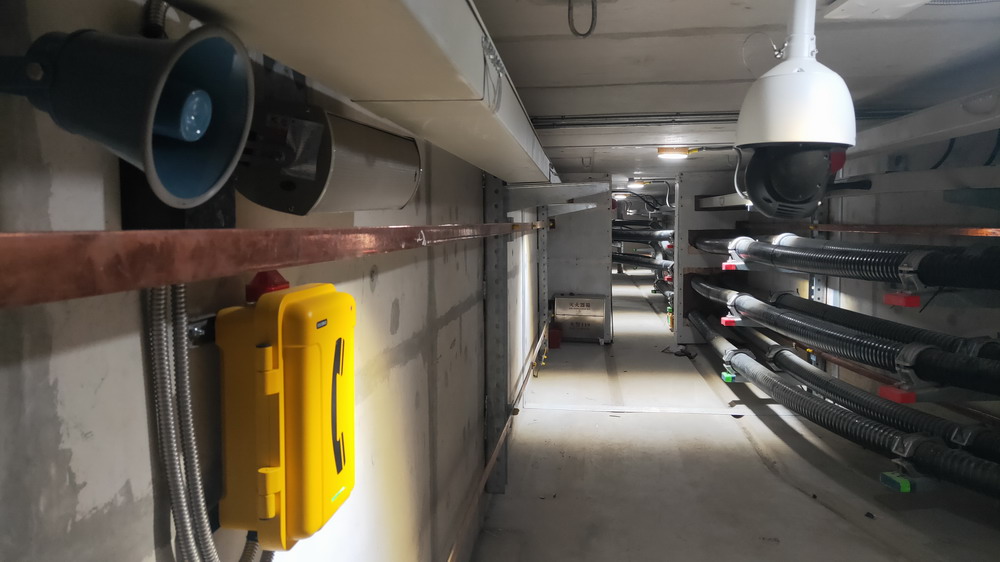

IP电话系统实现?控中心与现场语音通话，在?控中心内设置IP 电话系统事情站、声光报警器、IP 网络寻呼话筒，每个防火分区布设IP 电话终端，IP 电话系统事情站毗连报警器控制盒和声光报警器， 对前端报警信号举行响应，同时认真对 IP电话系统的治理，并提供软件操作。

入侵检测系统实现主要位置的职员入侵检测和报警功效，在?控中心控制室机房布设入侵报警主机，在职员收支口、投料口、机械/自然透风口等主要位置布设红外入侵探测器，当爆发职员入侵情形时，装备吸收到的红外辐射电平转变，爆发报警状态并上传，驱动报警响应。

1.5 ?控系统逻辑结构

综合管廊?控治理系统为分层架构，主要由物理层、数据层、应用层、展示层组成，配合传输网络组成一个完整的多级联网系统。

其中各层功效说明如下：硬件物理层：各部分装备通过标准通讯接口毗连，实现数据的基本传输功效，各装备基于自身设计，实现基本处置惩罚功效。

数据层：在数据层，将视频、监测数据、报警信号、装备信息、地理信息等举行结构化融合，将共性资源举行关联，实现对综合管廊所有营业系统?控数据的汇总，同时对主要数据举行存储。

应用层：包括了视频?控部分、地理信息部分、预警报警、情形?控等营业应用，在应用层要对专业管线单位提供通讯接口， 以实现信息的共享和联动。团结差别的着重和部分划分，具有差别的治理特点和羁系手段，系统凭证营业划分，体现管廊?控协同和细腻化治理。

展示层： 在展示层， 将应用层的处置惩罚效果通过操作界面展示给事情职员，同时为其提供人机操作入口。

管廊信息标准化规范系统、政策规则、人才步队、资金包管，包管系统的规范化和清静治理。管廊信息运维治理系统，包管系统的可靠运行。

1.6 ?控系统拓扑结构

实时效劳器：设置SCADA平台软件，冗余安排，认真接入综合管廊内所有营业数据，实现数据汇聚、实时处置惩罚、数据定向转发等功效。

历史库效劳器: 设置企业级实时历史数据库，冗余安排，认真海量历史数据归档， 吸收实时效劳器传输的数据，凭证设定的压缩方法举行压缩归档，为?控客户端提供历史数据盘问效劳，毗连磁盘阵列主机，集中存储。

应用效劳器：应用效劳器设置各营业系统软件，认真所有营业系统的数据汇总处置惩罚、数据汇总剖析。各营业系统的营业联动需使用中心平台软件。

视频效劳器：设置流媒体效劳器、视频治理效劳器。流媒体效劳器认真调取和转发实时审查视频数据、历史视频数据。视频治理效劳器装置视频治理软件，对所有视频实现统一治理，含视频的调取、审查、显示、存储治理等。装置图形拼接控制软件，对所有营业事情站的界面在拼接屏上的拼接显示举行治理，认真分派各个事情站的显示单位、显示时间等。

关系库效劳器: 各个系统将需要存储的操作数据、营业数据传输至关系库效劳器，关系库效劳器对所有关系型数据举行存储治理。数据库效劳器设置 HBA 卡，毗连磁盘阵列主机，集中存储。

磁盘阵列主机： 磁盘阵列主机毗连历史库效劳器、关系库效劳器，认真存储所有操作数据、营业数据。

工业清静隔离网关： 综合管廊?控系统与都会治理相关营业系统举行数据交互时的界线防护装置，硬件平台接纳清静的物理隔离“2+1”系统架构，由内网主机系统、外网主机系统、隔离交流系统三部分组成。隔离交流系统基于PSL手艺及响应的隔离加密电路，不受主机系统控制，自力完成应用数据的封包、摆渡、拆包，从而实现内外网之间的数据隔离交流。

监测事情站：包括情形监测事情站、火灾检测和报警事情站、视频事情站、综合?控事情站、IP电话事情站。?控中心治理职员通过各事情站?控子系统运行状态，下达控制指令，异常情形处置惩罚以及执行其他操作。

1.7 管廊?控统一治理平台

?控中心盘算机系统即统一?控治理平台，对各个子系统接入集成，具有综合的数据通讯、信息收罗和综合处置惩罚能力。融合三维可视化手艺、实时数据处置惩罚手艺、通讯自动调理手艺、网络清静防护手艺、工业报警大数据剖析与优化手艺，构建统一的?控治理综合信息平台，实现各管线?控系统的联通和各管线单位?控平台的联通，以及思量都会市政基础装备地理信息辖档酮通等。ForceCon平台具有先进的手艺构架，具有可靠性、容错性、易维护性和可扩展性。

1.7.1 平台简介

统一?控治理平台是面向SOA架构集成的一个开发和运行平台，基于J2EE开发规范，
？榛?杓，提供基础的工厂数据建模和种种富厚的剖析组件，提供实时决议调理、装备动态治理、生产预警等生产应用，以改善企业生产治理目的，为动态生产治理提供数据剖析、诊断、展示的门户平台。

开发平台以力控FinforWorx为基础，提供了动态、无邪、快速的开发功效
？，包括动态表单设计、流程设计、报表设计、页面组态设计、动态建模、SSO单点登录等组件化治理模式，并适配管廊治理营业需求，提供一个统一的手艺解决计划。

1.7.2 系统集成

为了有用消除各?控子系统间的信息孤岛，平台支持门户集成、应用集成、通讯集成、数据集成、清静集成和治理集成。

门户集成: 实现各子系统系统在统一门户上的集成化统一治理
；

应用集成：基于网络架构、三维导航展示，系统之间的信息交流和共享，并对集成信息举行综合应用
；

通讯集成：使用先进的通讯手艺，富厚的驱动库，在各个前端收罗装备与平台之间使用标准/非标接口，举行收罗和控制信息交流。提供标准数据转发协议，为营业治理系统信息交流提供支持。

数据集成：通过对多系统数据收罗和剖析，可以实现系统之间的数据关联和集成共享。

清静集成：建设统一的权限治理系统，通过统一组织结构及权限模子的开发实验，提供统一组织结构治理、用户治理、操作权限、页面设置权限、身份认证及单点登录、清静审计与责任认定、统一门户治理功效等，为各系统提供完善的清静支持。

治理集成：通过统一的治理平台实现对各系统的治理，包括对装备和软件的注册、设置、维护和更新。

华天成公司推出的新一代集于对讲、广播、音乐、聚会、调理的综合治理系统，它接纳领先的网络音频手艺，将模拟音频信号转化成数字信号，将音频信号以数据包形式在局域网和广域网上举行双向传送，是一套纯数字传输的对讲广播系统。解决了古板对讲广播系统保存的传输距离限制、多级治理、易受滋扰、稳固性差、语音效果不清晰、回音、杂音、嚣叫等问题。

系统结构简朴，组网利便，只需将装备接入内部网络即可构乐成能强盛的数字化通讯系统，可实现盘算机网络?紧迫求助、配景音乐、视频?控?公共广播的融合应用，还可以扩展到公共电话网络、视频聚会系统等应用，已乐成应用高速公路、管廊道、智能交通、牢狱、海关、能源、轨道、电力、智能修建等行业。
