地下管廊 WIFI 电话通讯

解决计划

一、项目需求

在许多场景和行业里都保存地下的走廊管线
，一旦地下走廊管道故障或者泛起响应的墙体爆裂以及其他的应急故障
，

就需要磨练职员到地下管廊里做磨练事情。由于地下管道漫衍于地下且空间狭窄关闭
，ISP 运营商的无线信号很难

辐射到内
，管道内就形成了实质性的信号盲区
，那么地下磨练职员在事情中就无法与地面实时的通讯
，相同磨练工

作的历程及难题
，这使得磨练事情变得颇为未便。为相识决这一问题
，治理部分希望在其统领的管道区域建设一套

完善的语音通讯装备
，来实现地下与地面之间语音通讯
，系统要求语音通讯不会由于走廊距离的拉伸而泛起中止。

同时需要在地面上统一治理地下走廊安排的装备。尊龙凯时无线作为 WLAN 行业的资深产品和计划供应

商
，收到客户的计划约请
，并为客户提出了完善的解决计划.

二、系统组成

无线 WIFI 语音系统的组成：语音网关、语音固话、WIFI 手机、交流机、AC 控制器、无线 AP、无线/有线传输（光

缆及隶属或者无线网桥）

1、语音网关：完针言音电话间的语音通讯与控制。

2、语音固话与 WIFI 手机：语音通讯终端

3、交流机：数据交流

4、AC 控制器：协调与控制 AP 的事情

5、无线 AP:提供 WIFI 信号笼罩
，完成与 WIFI 手机的通讯从而实现 WIFI 手机到语音固话的通讯

6、有线/无线传输：语音网关到每个 AP 节点的信号传输
，或者通过光缆或者通过无线网桥搭建无线传输通道完成

网络拓扑图如下：

AP 之间通过有线方法毗连

AP 之间通过无线网桥无线毗连

三、计划说明

1、 凭证 WIFI 手机的通讯规模
，我们设计每 200 米安排一台 COMMSEN(科讯)无线 AP 产品
，每个 AP 笼罩半径

100 米
，遇有拐弯或者遮挡区域适当增添 AP 的密度
，共设计 20 个 AP 完成整个区域的笼罩
，AP 的选择可根

据现场的情形和项目的手艺要求及预算
，从 COMMSEN（科讯）电信级产品、工业级产品
，甚至室内型产品中

选择最适合的产品。

2、 AP 与上层交流以致语音网关之间的通讯
，可接纳有线的光缆方法或者无线网桥方法
，有线的光缆配合光纤收发

器的方法从链路的稳固性上更胜一筹
，可是工程施工量和施工难度较大

；无线网桥的传输方法无需布线
，直接

通过电磁波的方法完成装备之间的通讯
，利便快捷
？突Э善局っ扛鱿殖〉南晗盖樾窝≡褡钍屎系姆椒
，或者

选择二者团结方法
，具备光缆条件的节点通过有线光缆接入
，不具备布线情形的节点
，通过无线网桥方法接入。

3、 WIFI 手机在差别的 AP 之间可自由的周游切换。

四、推荐产品列表

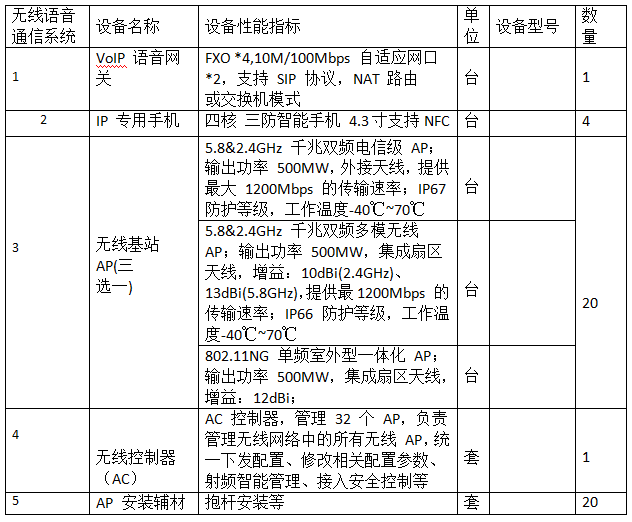

Ø  计划一：AP 之间通过有线方法毗连

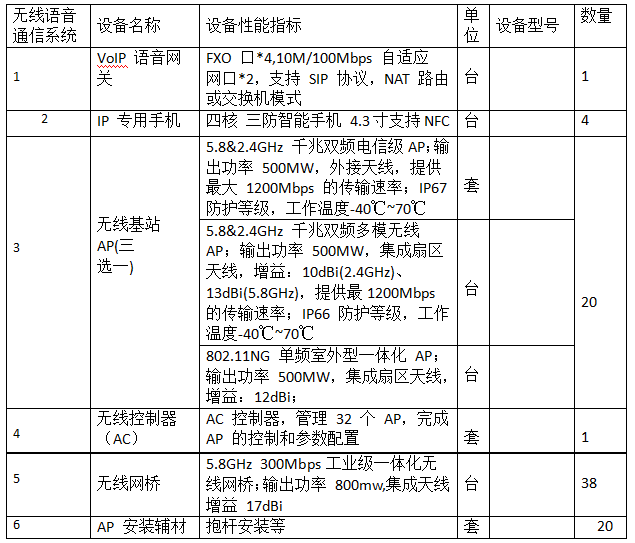

计划二：AP 之间通过有线方法毗连
