基于风电场现实通讯及风机基础设施情形 , 本文设计了一种以风机塔筒底部的光纤环网为传输平台,使用开源软件Elastix为PBX的风电机组IP电话对讲系统。该系统接纳标准的 TCP/IP通讯协议,使用语音对讲终端将语音信号转化为可以在光纤网络传输的标准IP包,乐成解决了风电场差别机组及主控室的通讯问题,为风电场职员通讯提供了有力的包管 。
小序
近年来,随着国家在风力发电方面一直加大支持力度,新增并网风电装机容量一连增添。2017 年前三季度,新增并网风电装机容量970万 kW, 阻止2017年9月天下累计风电并网容量抵达1.57亿 kW 0因此,海内风电场的数目快速增添,风电场的位置漫衍天下各地。现在,风电场通讯主要依赖模拟对讲机,移动电话等方法举行联系?墒,大都风电场为获得优质的风资源,所处位置相对偏僻,移动信号笼罩较差,在场区内部主控室职员与风机磨练职员之间通讯难题,少数山区树木兴旺的风电场,保存通讯盲区;?谂趟慊?盎チ??忠盏目焖偕?,网络IP电话应运而生“。网络IP电话将语音、对讲、视频等功效举行融合,形成一种具有即时通讯、视频通讯、视频聚会 、E-mail等多种通讯方法的专业通讯系统何。IP电话的经济性决议着其具有普遍的应用市场,基于集团办公室叭家庭回及军事化矿井叫物流问等场合的IP电话系统。现在,关于IP电话在风电场风电机组中的应用较少,使用风电机组内备用光纤,构建基于光纤环网为主干的局域网络IP电话系统,可以较好的解决风电场通讯问题。本文通过设计一种基于风电机组环网的IP电话系统,使用开源IPPBX系统的Elastix软件做网关 ,实现风电场磨练职员之间对讲、语音、广播等功效。
1 风电场 IP 电话系统总体设计
1.1结构组成及事情原理

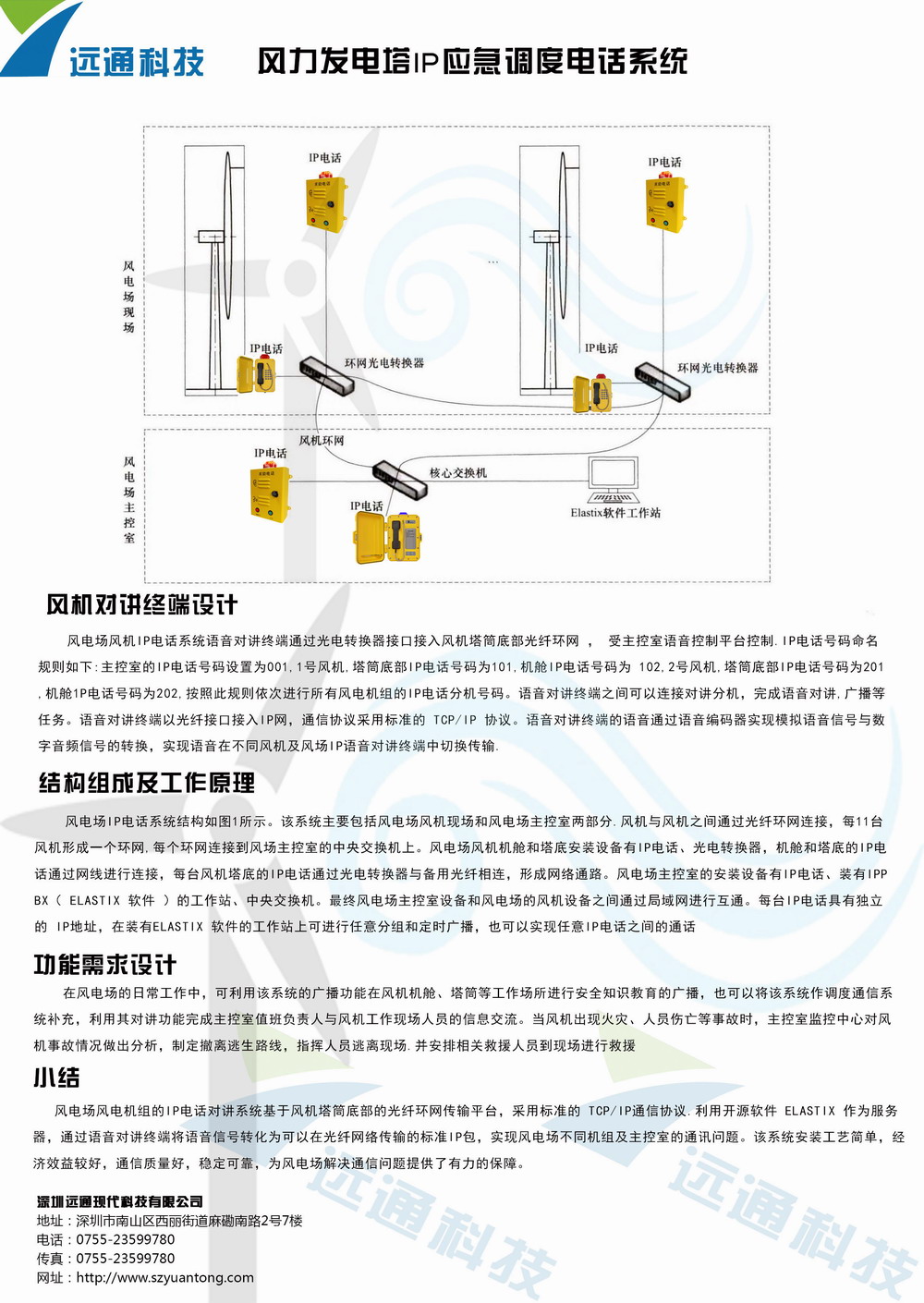

风电场IP电话系统结构如图 1 所示。
该系统主要包括风电场风机现场和风电场主控室两部分风机与风机之间通过光纤环网毗连,每11台风机形成一个环网,每个环网毗连到风场主控室的中央交流机上。风电场风机机舱和塔底装置装备IP电话、光电转换器,机舱和塔底的IP电话通过网线举行毗连,每台风机塔底的IP电话通过光电转换器与备用光纤相连 ,形成网络通路。风电场主控室的装置装备有IP电话、装有 IPPBX(Elastix软件)的事情站 、中央交流机。最终风电场主控室装备和风电场的风机装备之间通过局域网举行互通。每台IP电话具有自力的IP地点,在装有Elastix软件的事情站上可举行恣意分组和准时广播,也可以实现恣意IP电话之间的通话。
1.1 IP语音电话手艺规范
在每台风机的塔筒底部及机舱内各装置一部IP电话机,用于海面优势机对外联络通讯之用。每台IP电话借助于机组崎岖压配套装备监控系统网络,传输至海上升压站。在海上升压站设置多部IP电话,与风机内IP电话联通,配合组成IP电话网络。此系统再通过光纤网络口毗连至陆上换流站程控交流机与邮电公网相联。建设IP-PBX语音电话系统。IP电话需知足与陆上程控交流机相匹配的要求,配合陆上程控装备统一完成组网。风机塔筒内语音电话需要顺应于海面上高盐雾高湿度情形下运行,要求防侵蚀、防湿润,应该接纳密封装置等步伐,要求IP防护品级在IP56以上,知足中国船级社相关规范之要求。
1.2 IP语音电话机功效特征要求
基于像素的显示屏可以资助用户直观地使用种种呼叫功效。软键可以动态地为用户提供呼叫选项。转动条使用户可以利便地浏览显示信息。
“菜单”键--该键使用户可以迅速审查种种信息,例如呼叫日志和电话装备。
-用户可以吸收语音邮件信息。
-用户可以显示未接电话、已拨电话和已接电话。
-用户可以举行差别的设置,例如振铃类型和显示屏的比照度。
“坚持”键--这个可以发亮的按键可以通过红灯指示,告诉用户一个呼叫正处于坚持状态。
一个音量调理滑轮可以对听筒和振铃的音量举行分贝级的调理。
位置牢靠的支架可以提供最佳的显示效果,让用户恬静地使用所有按钮和按键。用户可以卸除支架,通过电话底部的装置孔将其装置在墙上。
呼叫功效包括
简单的线路/目录号码(DN);主叫方姓名和号码显示;呼叫期待;呼叫转接呼叫转移;三方通话(聚会);免提拨号、提前拨号和摘机拨号;重拨;呼叫坚持;呼叫监控(只用扬声器,不必麦克风)
网络功效
G.711a、G.711u、G.729ab音频压缩编解码器(codec)
通过一个RJ-45连讨论举行10BASE-T毗连,从而接入LAN
可以通过通俗文件传输协议(TFTP)效劳器支持软件升级
通过动态主机设置协议(DHCP)设置网络参数
语音运动检测、静音抑制、可接受噪声天生和过失掩饰。
支持的协议
接纳SCCP协议,兼容3.3及其以上版本的呼叫治理器
H.323版本2
SIP协议
1.3风机对讲终端设计
风电场风机IP电话系统语音对讲终端通过光电转换器接口接入风机塔筒底部光纤环网, 受主控室语音控制平台控制。IP电话号码命名规则如下:主控室的IP电话号码设置为001, 1 号风机,塔筒底部IP电话号码为101,机舱IP电话号码为102,2号风机,塔筒底部IP电话码为201,机舱1P电话号码为202,凭证此规则依次举行所有风电机组的IP电话分机号码。语音对讲终端之间可以毗连对讲分机,完针言音对讲、广播等使命。语音对讲终端以光纤接口接入IP网,通讯协议接纳标准的TCP/IP协议。语音对讲终端的语音通过语音编码器实现模拟语音信号与数字音频信号的转换,实现语音在差别风机及风场IP语音对讲终端中切换传输 。
1.4功效需求设计
在风电场的一样平常事情中,可使用该系统的广播功效在风机机舱、塔筒等事情场合举行清静知识教育的广播,也可以将该系统作调理通讯系统增补,使用其对讲功效完成主控室值班认真人与风机事情现场职员的信息交流。当风机泛起火灾、职员伤亡等事故时,主控室监控中心对风机事故情形做出剖析,制订撤离逃生蹊径,指挥职员逃离现场.并安排相关救援职员到现场举行救援。
1.4 Elastix 先容
Asterisk是一款最早为高端企业PBX提供种种营业的开源软件。Asterisk 借助简朴的接口卡或网络上稳固的宽带视频营业提供商VSP(VoiceService Provider),就可以利便地与PSTN 互联互通。若是不需要与PSTN互通,企业可以购置一台盘算机就可以实现内部通话。Elastix 整合了Asterisk各?楣π,将Asterisk所有功效、CRM(客户关系治理)、A2Billing(计费系统)、Hylafax(传真效劳器)、Conferencing(聚会系统Voicemail(语音信箱)等优异开源软件举行集成,使其具有古板的语音效劳功效和互动语音应答,电话排序、自动呼叫分派等高级应用功效。Elastix系统中的?槎际亲粤,在遵照 GPL(General Public License)要求下, 用户可以凭证自己的需求,使用Elastix的源代码举行应用的添加,其结构图如图2所示。同时Elastix支持古板线路(TDM, Tl, ISDN)和VoIP协议(SIP,MGCP)等 。
2 风电场主控室电话系统设计风电场ip电话系统主机是整个系统的控制焦点,使用开源软件 Elastix 免费实现系统治理、语音通话等功效。
2.1 系统治理
在centos7.0操作系统中装置Elastix2.5软件,软件自己对支持分机的数目没有限制,主要取决与事情站的设置,一样平常 4.0GB RAM的事情站,可以注册500个分机,抵达150个并发,知足一样平常风场通讯需求。系统治理主要实现效劳器资源的监控,网络参数设置 PBX中分机、中继等功效的治理,实现1P电话广播对讲、语音通话的网络设置以及录音存储。
2.2 通话治理
设置风场风电机组IP电话的分机号码,在 PBXconfiguration功效extension中添加分机,分机信息录入后,需要在Elastix治理界面选择Applychanges举行生涯,值班室职员可以使用主控室的 IP 电话实现主控室与风电场合有风机的语音通话。Elastix作为风电场IP电话的效劳器,风机中的电话接纳嵌在网站上的在线交流平台接入效劳器,磨练职员拨打其他风机或主控号码,实现其便捷的在线交流,也可以通过PTSN接入。
4 小结
风电场风电机组的IP电话对讲系统基于风机塔筒底部的光纤环网传输平台,接纳标准的TCP/IP通讯协议.使用开源软件Elastix作为效劳器,通过语音对讲终端将语音信号转化为可以在光纤网络传输的标准IP包,实现风电场差别机组及主控室的通讯问题。该系统装置工艺简朴,经济效益较好,通讯质量好,稳固可靠,为风电场解决通讯问题提供了有力的包管。
