1 前言
随着移动通讯手艺的生长  ，越来越多的人拥有手机。在隧道中由于手机信号不畅  ，因此在脱险救援方面隧道紧迫电话还施展着主要作用  ，是高速公路建设的基础设施之一。在隧道火灾或事故的情形下  ，有可能关闭一条隧道  ，另一个隧道双向通行  ，为疏散车辆  ，通知司机需要在监控室举行广播  ，因此隧道广播系统也是高速公路建设的基础设施。

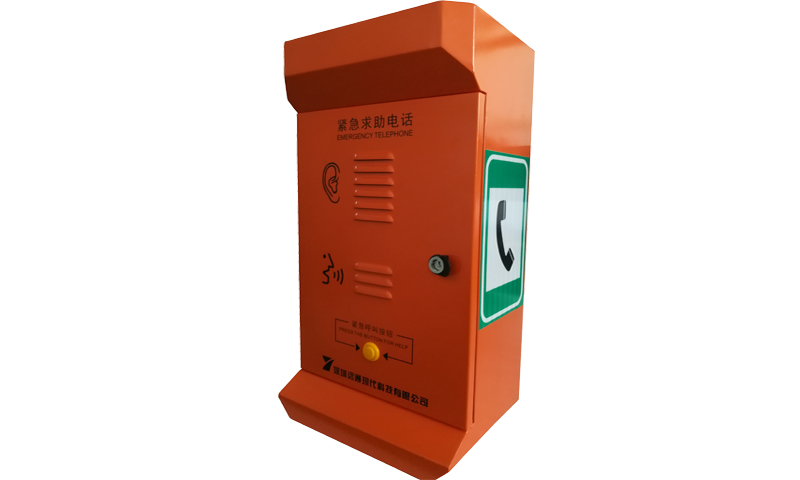

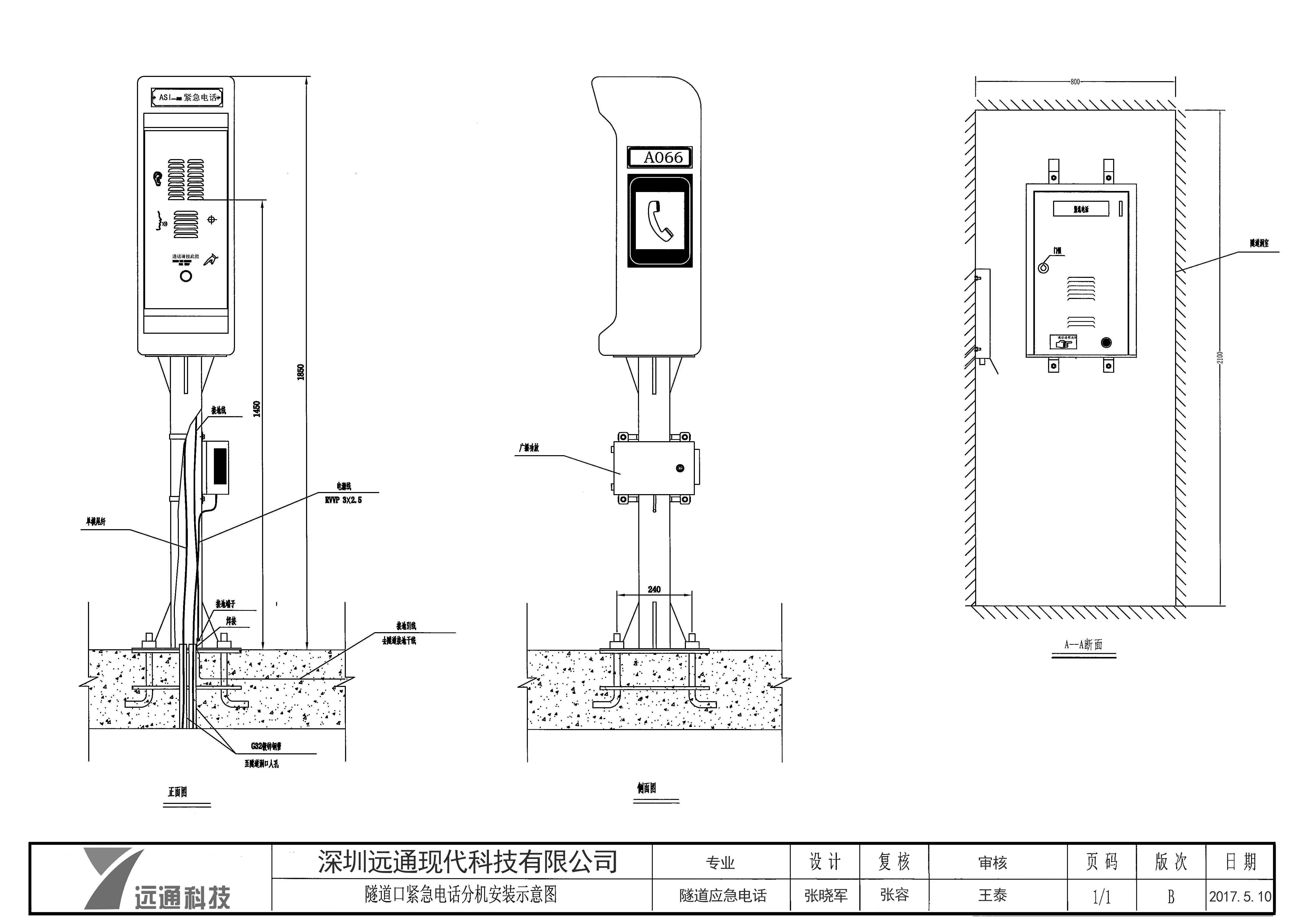

（1）洞内紧迫电话机为壁挂式  ，其背面和隧道紧迫电话洞室内壁通过机械结构紧固毗连  ，无摇动  ，笔直角度误差小于或即是5°。洞口的紧迫电话为落地式。洞内电话机和洞口的紧迫电话见图1-a、图1-b。

     尊龙凯时--人生就是博-官网APP

    （2）隧道功放为壁挂式  ，一样平常与紧迫电话在统一机箱内  ，其背面和隧道紧迫电话洞室内壁通过机械结构紧固毗连  ，与紧迫电话话机装置在一起或置于其中装备接地。
    （3）电话机接纳免提按键式  ，使用应轻盈、可靠。
    （4）紧迫电话、隧道广播洞室外侧上部应装置醒目的反光标记和编号标记牌或标记灯箱。
    （5）电话机外壳的上部  ，在迎车和送车偏向  ，应有体现紧迫电话的定向反光标记。
    （6）外壳上应有操作使用的说明或图案  ，表达应简朴明晰。
（7）电话机外壳的上部应有显着的电话机的编号标记。
2 工法特点：
2.1施工要领成熟  ，应用规模广
本工法凭证高速公路中使用普遍的隧道紧迫电话和广播系统举行编写  ，施工要领成熟  ，应用规模广  ，关于其他紧迫电话和和广播系统具有指导性和参考性。
2.2 可操作性强
本工法切合标准化作业的要求  ，工序流程完整、工艺标准统一  ，可操作性强。
2.3 清静环保、质量可控
隧道紧迫电话和广播系统所用的器材规格、程式及质量应在使用前举行严酷磨练  ，应知足图纸、设计及规范、标准（JTG F80/2－2004）要求。发明质量问题应实时处置惩罚。
2.4 事情效率高
严酷凭证装置施工程序举行的装备装置事情效率高  ，尤其是通车前  ，留给机电施工的时间不长的情形下  ，有着十分主要的意义。
3 适用规模：
本工法适用于新建、扩建、改建隧道紧迫电话和广播系统的施工  ，关于隧道紧迫电话和广播系统施工具有很好的参考性与指导作用。

4 工艺原理：

隧道紧迫电话的功放以扬声器为负载  ，所需的功率凭证扬声器的数目确定  ，因隧道紧迫电话的数目和广播功放的数目和扬声器的数目是纷歧致的  ，因此在线缆敷设时要凭证功放的数目和扬声器的数目合理敷设电缆  ，以知足功效使用需求。
各紧迫电话分光器与光缆的熔接是要害  ，熔接前要按图纸选好分光器  ，熔接后要将分光器收容到熔纤盒中  ，并且密封好。
5 施工工艺流程及操作要点
5.1紧迫电话和广播系统硬件装置：
事情流程如图5-1所示。


 尊龙凯时--人生就是博-官网APP

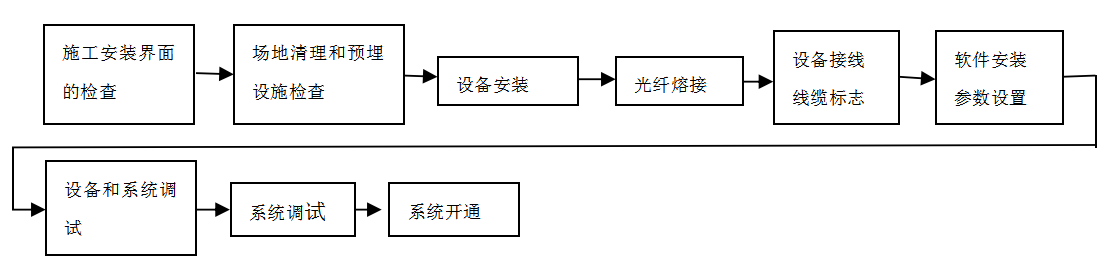

                              图5-1硬件装置流程图
5.2 施工准备
5.2.1手艺准备
（1）调审核对施工图
手艺职员加入设计交底  ，依据设计交底及施工图  ，项目总工组织现场视察及施工图审核  ，发明问题实时与监理工程师、设计职员相同；班组手艺员与手艺工人加入举行现场视察  ，并将视察情形反响给项目总工及专业工程师。
（2）编写装置作业指导书
凭证所网络的资料  ，团结现场现真相形与专业工程师制订《隧道紧迫电话和广播系统施事情业指导书》  ，对施工要领、所需的职员、机具、质料举行整体策划  ，并明确清静、质量、情形、工期控制步伐。作业指导书按要求审批后报监理举行审查批准。
（3）交底
凭证审批后的计划对全体施工职员举行交底  ，确保每一位施工职员相识隧道紧迫电话和广播系统施工的清静、情形、手艺、质量控制要点。
5.3.2 职员准备
序号 岗  位 数 量 职  责  划  分
1 手艺认真人 1人 周全认真施工现场的手艺指导事情  ，体例施工计划并举行手艺交底  ，协助施工班组上举行事情。
2 现场指挥 1人 认真指挥作业  ，确保各项作业清静、稳固、有用举行。
3 兼职清静员 1人 认真作业面的清静治理和控制。
4 质检员 1人 认真作业面的质量治理和控制。
5 汽车司机 1人 认真皮卡车的操作。
6 质料、机具 1人 认真作业面的质料和机具治理。
7 兼职试验职员 1人 认真隧道紧迫电话和广播系统的节点试验事情  ，并做好相关试验纪录  ，实时出具功效、性能检测报告。
8 施工职员 2-3人 认真装备装置、光缆熔接、电缆敷设的各项事情  ，相识施工时的清静、质量、工艺控制要点。
5.3 施工操作
    5.3.1园地整理和洞口紧迫电话基础检查
    主要检查洞内紧迫电话预留孔洞和洞口紧迫电话基础的施工质量、平准度、螺栓位置预留是否及格  ，尺寸是否切合设计要求以及强度是否及格。缆线敷设情形：接线要在话机盒内举行  ，阻止在人井中讨论。
    5.3.2装备装置
     隧道内紧迫电话和隧道口紧迫电话装置
    5.3.3紧迫电话机、广播功放光缆熔纤接线
（1）光缆接续应该从主机控制台站点的第一个最先  ，分清光缆的上下行：并做好标记。主机偏向为上行偏向  ，与主机相反的偏向为下行偏向。凭证话机光缆接线图顺序熔纤  ，不可熔反、熔错  ，盘纤要仔细  ，分光器要盘进熔纤盒  ，尾纤不可受力  ，弯曲半径切合要求。凭证图纸要求做好不同点的光功率分派  ，不同处用50/50或其他比例的分光器熔接。其他紧迫电话的分光器分光比要凭证厂家的盘算  ，由厂家提供分光器。光缆增强芯要优异接地  ，并牢靠牢靠。
尊龙凯时--人生就是博-官网APP

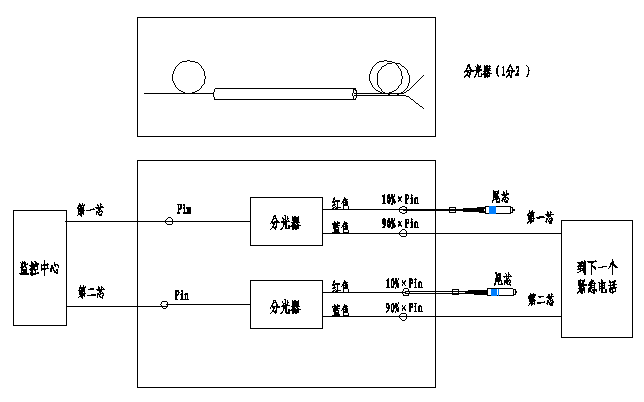

图2 紧迫电话光缆分光器接续图
    （2）凭证上述办法要求逐个熔纤  ，直至所有话机熔好。
    （3）光纤所有熔完后  ，在主机站的ODF架上接上光源  ，到最近一其中继站ODF架上用光功率计丈量  ，其衰耗应小于0.6dB／km  ，不然要查出缘故原由  ，一直把所有光纤所有测试完  ，包管两根干线光纤是正常的。
    （4）光源接到主机两根光纤上  ，光功率调到0dB  ，从主机下去第一台最先  ，丈量话机光功率  ，测得的效果应该大于-36dB；若是小于-36dB  ，则要添加中继  ，且两根光纤的光功率不要相差太大  ，不然要找出缘故原由  ，依次把每一其中继段的话机光功率测完  ，并做好纪录。
    （5）电缆接线完成后  ，要对每对线的环阻用万用表丈量  ，各对线的环阻应大致相等  ，相差较大有可能是电缆讨论没接好  ，要找出缘故原由。最后  ，用预留好的气泡纸对管孔举行梗塞。
    5.3.4装置中继放大器
    凭证设计位置对中继放大器举行装置  ，装置要平直牢靠。不得歪斜；毗连中继放大器的尾纤  ，要整理好  ，不可受力  ，弯曲半径切合要求。
    5.3.5装置主机控制台装备
凭证设计的位置对控制台举行装置  ，装置的装备主要有紧迫电话主控盘算机、集中控制机、接警话机、麦克风、音量放大器、音箱、录音卡等 ？刹慰纪?紧迫电话和广播中心装备接线图
尊龙凯时--人生就是博-官网APP
 尊龙凯时--人生就是博-官网APP

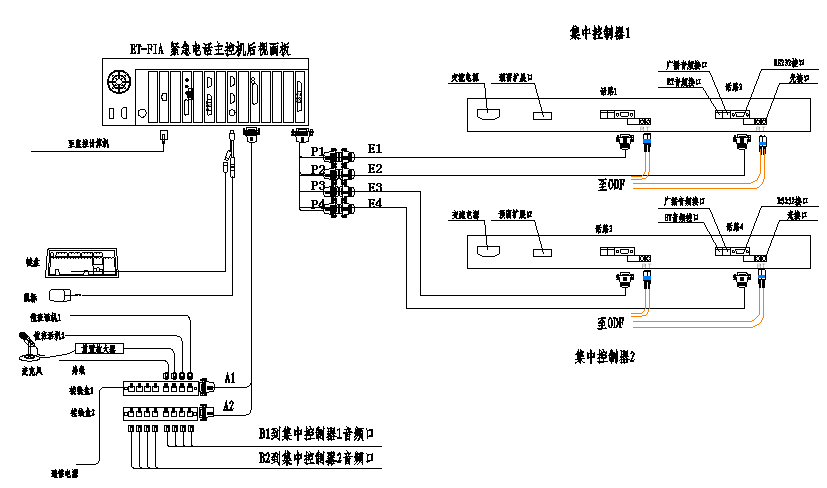

图3 紧迫电话和广播中心装备接线图
    控制台主机装置的位置要便于以后的使用、操作和维护。翻开各装备的电源并视察其运行情形  ，装置好接警软件  ，并凭证现实桩号表添加电话。装置好录音卡音箱后  ，审查录音通道信息  ，并测试录音放音功效。
     5.3.6紧迫电话、广播功放装备接线与缆线标记
缆线  ，包括紧迫电话和广播系统的光缆、横穿电缆、电源电缆、音频电缆、接地线等  ，均需敷设至现场装置装备内。功放与紧迫电话之间敷设的线缆等  ，应知足以下要求：
    （1）按中华人民共和国国家标准《电气装置装置工程电缆线路施工及验收规范》（GB  50168-2006）举行施工。
    （2）电缆敷设到位后  ，对电缆举行靠边绑扎、挂牌等处置惩罚。
    （3）电缆到配电箱后按规范举行绑扎及牢靠。
（4）敷设的线缆需包管能够提供足够的配电功率和接入点距离；通讯线缆如接纳光纤通讯  ，需对光缆和熔接盒完成对接。
5.3.7软件装置与参数设置
    （1）设置好每个紧迫电话机和广播功放的地点码  ，做到按顺序、不重复  ，与系统软件设置的地点逐一对应。
（2）在紧迫电话及广播工商盘算机上装置软件后  ，可对系统装备举行种种功效性测试项目  ，还可举行主要针对地点码确定、音量巨细J乎通时间的话机调试  ，以确保正常接警和广播。
5.3.8 系统调试
    5.3.8.1系统初调
（1）划分翻开接警盘算机、接警软件、主机及各其中继放大器电源。
    （2）从接警软件对全线话机举行检测  ，正常情形应有95％以上的话机正常  ，报线路故障的要做好纪录  ，到上路调试时要注重这些话机。
    （3）从靠近主机的第一对话机最先对主机举行呼叫。若是话机接通  ，通话声音清晰  ，然后再举行声压检测  ，声压计在喇叭正前方40cm处测得声压应大于90dB。若是上下通话声音偏小  ，要翻开主机盖板调解音量  ，主机语音发送和吸收都调解增大  ，调到合适为止。再逐个话机呼叫  ，直至所有话机所有呼叫完为止。
      5.3.8.2系统细调
   （1）话机门不法及电池欠压调试。
   （2）在控制台调试的职员  ，要确定话机编码和软件地点码一致。
   （3）在控制台调试的职员  ，还要检查软件上面的各个功效（统计、盘问、单检、巡检。自动巡检、两个话路同时通话用。队、值班员换班、录音、打印等）是否知足招标文件的要求。
    (4)每次系统调试要多次重复呼叫  ，包管话机的呼叫抵达最佳状态。
    5.3.9紧迫电话测试
      测试项目见表5-1、表5-2。
紧迫电话性能测试项目            表5-1
项次 检查项目 划定值 检查要领
1 音量 ＞90dB（A) 在扬声器正前方400mm处  ，用声级计
2 防雷接地电阻 ≤10Ω(综合≤1Ω） 接地电阻丈量仪
3 MIC距基础平台的高度 1450mm±20mm 卷尺
4 控制台绝缘电阻 ＞50MΩ 500V兆欧表
5 话音传输衰耗 ≤30dB  ，3000Hz 话音传输剖析仪
 紧迫电话功效检查项目            表5-2
项次 检查项目 手艺要求 检查要领
1 话音质量 话音要求清晰、音量适中  ，无噪声  ，无断续等缺陷 耳听
2 呼叫功效 响应迅速 现实操作
3 按键提醒 按键提醒简明易懂 目测
4 噪声抑制 话机在通话历程及静态时  ，要求无嗡嗡声及沙沙声以及自激、哨声等杂音 感官
5 通话呼叫功效 按下按钮  ，可呼叫分中心控制台 现实操作
6 呼叫排队功效 同时呼叫或通话时的呼叫  ，可按优先级处置惩罚 现实操作
7 地点码显示功效 控制台显示呼叫位置 现实操作
8 振铃响应 呼叫在控制台有振铃响应   现实操作
9 语音提醒功效 呼叫后  ，话机有期待信号或提醒音 现实操作
10  录音功效 控制台有自动录音功效 现实操作
11 故障报告功效 分中心可自动连忙显示故障信息 现实操作
12 作废呼叫功效 控制台可作废呼叫 现实操作
13 打印报告功效 值班纪录、事务、故障等文件可打印 现实操作
14 准时自检功效 能对线路毗连。电池、传输故障等情形作检测报告 故障模拟
15 上电自恢复功效 上电后  ，控制台应自动恢复到事情状态 现实操作  ，测一次
注：项次1-4为话机性能  ，项次5-15为控制台功效。
5.3.10隧道广播系统
隧道内扬声器的安排：装置高度从扬声器的中心到隧道地面2.5～3米  ，在紧迫电话的周围装置一个扬声器  ，另外在2部紧迫电话的中心再装置一个扬声器。扬声器为强指向式  ，通过装置支架和隧道洞壁紧固毗连  ，朝向送车偏向。喇叭口与洞壁夹角15°  ，朝向路中心。
隧道内扬声器安排见图4。
尊龙凯时--人生就是博-官网APP

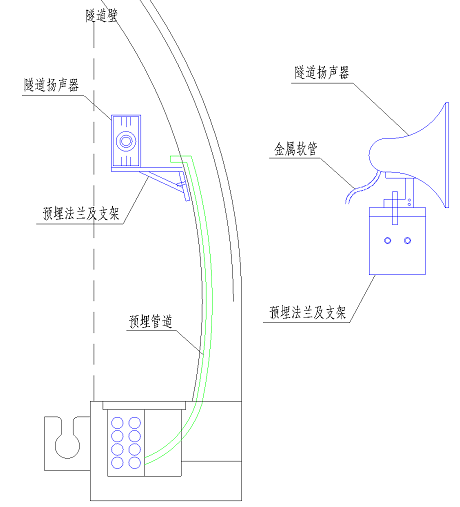

图4隧道内扬声器安排图
6质料与装备
6.1  主要工机具
隧道紧迫电话和广播系统主要工机具投入使用前必需做好性能测试及保养  ，试验仪器须检定及格  ，确保使用清静。主要工机具设置参考表6.1-1。
表6.1-1  隧道紧迫电话和广播系统施工主要工机具设置表
序号 名   称 规  格 单位 数目 备 注
1 运输货车 皮卡 台 1 运输质料、施工机械
2 发电机 3-5kW 台 1 提供暂时电源
3 光纤熔接机 FSM-60S 套 1 熔接光缆
4 光功率计 　 套 1 光缆测试
5 光时域反射仪 JDSU MTS-6000 套 1 光缆测试
6 手电钻 700W 台 1 暂时打孔
7 绝缘电阻测试仪 1000V/ZC-7 套 1 丈量绝缘电阻
8 声压计 　 套 1 扬声器性能测试
9 接地电阻测试仪 ZC-8 套 1 丈量接地电阻
10 数字万用表 　 套 2 测试电气参数
11 对讲机 　 对 2 施工历程中的通讯
12 尖嘴钳、斜口钳、老虎钳、剥线钳、卡线钳 　 套 2 接线工具
13 电烙铁、焊锡丝、松香 　 套 1 接线工具

6.2  主要质料
隧道紧迫电话和广播系统施工主要质料  ，以1个1320米的隧道为例  ，左右隧道装备设置参考表6.2-1。
表6.2-1  隧道紧迫电话和广播系统施工主要质料需求表
序号 装备名称 单位 数目 备注
1 紧迫电话及广播事情站 套 1 含广播主机  ，录音 ？椤⒂镆舭蹇ā⒓?锌刂破鳌⑶爸梅糯笃鳌⒔泳?缁  ，麦克风、控制软件等
2 按键式调理台 台 1 　
3 隧道内紧迫电话 台 12 壁挂式
4 隧道外紧迫电话（含避雷） 台 4 落地式
5 功放 台 8 　
6 扬声器 台 32 30W喇叭  ，含支架

7 质量控制
7.1主要引用文件
《公路工程质量磨练评定标准-机电工程》（JTG F80/2-2004）；
《电气装置装置工程电缆线路施工及验收规范》（GB 50168-2006）；
7.2 质量控制步伐
7.2.1施工前必需体例隧道紧迫电话施工专项手艺步伐  ，经审批后  ，对全体施工职员举行手艺交底和培训  ，让每个作业职员相识施工质量控制要求及要点。
7.2.2丈量工具、试验仪器应经检测及格  ，并在有用周期内。发明质量问题应实时处置惩罚。
凡有出厂证实的器材  ，经磨练发明问题时  ，应做质量手艺判断后处置惩罚；凡无出厂证实的器材  ，榨取在工程中使用。严禁使用质量缺乏格或不切合设计要求的器材。
7.2.3 接续职员经由培训  ，考试及格后上岗。
7.2.4线缆敷设质量控制步伐
电缆敷设情形：接线要在话机盒内举行  ，阻止在人井中讨论。
因装置在紧迫电话机箱内的功放  ，一个功放要驱动4个扬声器  ，在2个紧迫电话之间要装置一个扬声器  ，因此  ，线缆敷设要提前妄想好  ，在放线时将线缆安排准确。
7.2.5熔接质量控制步伐
在野外遇到起风、下雨情形下  ，需要在车内或搭置帐篷举行熔接。讨论消耗测试凌驾设计标准时需要重新熔接。做好讨论盒密封  ，避免水汽进入讨论盒  ，影响接续质量。
7.2.6接续测试质量控制步伐
接纳边熔接边测试的要领  ，包管每根光纤均举行接续测试。
7.2.7接续测试事情历程中有专人纪录、整理、保管接续数据  ，切实做到“不错项、不漏项、有剖析、有结论”。
8  清静步伐
8.1危险源识别
对隧道紧迫电话和广播系统施工前举行危险源辨识  ，其主要危险点为：无清静手艺步伐或未交底施工；施工时的装备事故危险等；使用发电机时触电危险。
8.2控制步伐
8.2.1 施工前应对全体施工职员举行清静手艺交底和培训。事情时设监护人在现场举行清静监视。
8.2.2施工清静步伐：作业需要在施工区域接纳锥筒举行清静防护  ，施工职员必需穿反光背心、戴清静帽  ，放光缆时需要专人认真清静  ，阻止缆盘偏离倾倒砸伤施工职员。高处作业时架子和梯子要立稳  ，避免作业时倾倒摔伤职工。夜间照明条件不可知足要求时榨取熔纤作业。装备操作职员必需按章操作  ，以确保人身、装备、光缆的清静。
8.2.3施工区域设置围栏  ，有专人监护
8.2.4 发电机使用前对机械及毗连线路举行绝缘检查  ，检查无误后才可启动。
9 环保步伐
 9.1情形危害辨识
隧道紧迫电话和广播系统施工前举行情形危害辨识  ，其主要影响因素为：放弃物（如电缆、光缆盘等包装质料、装备装置后的包装盒、电缆剥皮等  ，随便扬弃造成情形污染和火灾。
9.2控制步伐
9.2.1电缆开盘后的包装皮、包装带  ，装备装置后的包装盒、电缆剥皮、零件袋等应实时分类接纳处置惩罚  ，严禁在现场举行燃烧。

9.2.1增强对施工燃油、工程质料、装备、生爆发涯垃圾的控制和治理  ，遵守有防火及放弃物处置惩罚的规章制度。

10  效益剖析
10.1隧道紧迫电话施工通过标准化、全历程质量控制  ，提高了紧迫电话装备装置、光缆熔接的施工质量  ，包管了隧道紧迫电话和广播系统的稳固性  ，提升了质量效益。
10.2隧道紧迫电话和广播系统施工历程通过清静控制  ，切实接纳步伐降低清静危害  ，如施工区域内使用围护设施  ，强调施工职员穿反光背心  ，戴清静帽  ，确保了职员、装备的清静  ，提升了清静效益。
10.3施工历程中  ，垃圾分类接纳处置惩罚  ，镌汰质料消耗等步伐将施工历程对情形的影响减到最小  ，提升了环保效益。
