综合管廊紧迫电话与广播调理系统
解
决
方
案
目录
一、系统行业概述 ............................................................................................... 4
二、 系统设计依据 ............................................................................................... 5
三、 系统设计原则 ............................................................................................... 6
四、 系统计划架构图 ........................................................................................... 7
五、 系统设计形貌 ............................................................................................... 8
1、监控中心 ................................................................................................... 8
2、管廊道内部 ............................................................................................... 9
六、 系统主要功效 ............................................................................................. 10
1、调理治理 ................................................................................................. 10
2、紧迫电话通话 ......................................................................................... 10
3、广播喊话 ................................................................................................. 11
4、广播音乐 ................................................................................................. 11
5、报警治理 ................................................................................................. 12
6、通话录音 ................................................................................................. 12
7、视频联动 ................................................................................................. 13
七、 系统主要优势 ............................................................................................. 13
1、离线对讲功效 ......................................................................................... 13
2、多级治理结构 ......................................................................................... 13
3、融合调理治理 ......................................................................................... 13
4、智能事务检测功效 ................................................................................. 14
5、信号传输优势 ......................................................................................... 15
6、系统高可用性 ......................................................................................... 16
7、焦点价值 ................................................................................................. 17
八、 主要装备先容 ............................................................................................. 17
1、 对讲广播调理主控机 ........................................................................... 17
2、 多媒体治理控制台 ............................................................................... 19
3、 多媒体对讲广播调理软件 ................................................................... 20
4、 对讲广播话机 ....................................................................................... 21
5、 通讯分站主机 ....................................................................................... 22
6、 通讯分站副机 ....................................................................................... 23
7、 防水喇叭 ............................................................................................... 24
一、系统行业概述
都会综合管廊是指在都会地下用于集中敷设电力、通讯、广播电视、给水、排水、热力、燃气等市政管线的公共管廊,是一种现代化、科学化、集约化的都会基础设施。都会地下综合管廊的建设能够有用的解决重复开挖路面、倾轧线网麋集、管线事故频发等问题,有利于包管都会清静、完善都会功效、美化都会景观、增进都墟市约高效和转型生长,有利于提高都会综合承载能力和城镇化生长质量,有利于增添公共产品有用投资、拉动社会资源投入、打造经济生长新动力。管廊道作为地下工程,同时管廊内由于运行着种种电力、水利和通讯装备管线,使得管廊内部具有极端重大的电磁情形,这两项条件使到手机信号难以进入到管廊内,因此,管廊内的紧迫电话成为了唯一与外界通讯的工具,这就决议了管廊应急电话不可等同于其他的行业电话。它是做为一种通讯包管系统,为管廊内事情职员提供实时、稳固、全程笼罩的通讯需求,包管职员生命工业清静,确保管廊工程的清静稳固运行。同时,众多的入廊单位均有着各自的通讯需求,这就使得应急电话必需具备与外界相互拨打的通讯能力,同时必需能兼容各个入廊单位的呼叫需求。 尊龙凯时管廊道紧迫电话和广播调理系统解决计划是尊龙凯时公司推出的新一代集于紧迫电话对讲、广播和治理调理的综合治理系统,它接纳领先的网络音频手艺,布设在管廊内的通讯分机节点均接纳网络举行通讯的信号传输,是一套纯数字传输的对讲广播系统。解决了古板对讲广播系统保存的传输距离限制、多级治理、易受滋扰、稳固性差、语音效果不清晰、回音、杂音、嚣叫等问题。
系统结构稳固,组网无邪,只需将装备接入内部网络即可构乐成能强盛的数字化通讯系统,可实现盘算机网络?紧迫求助、配景音乐、视频监控?公共广播的融合应用,还可以扩展到公共电话网络、视频聚会系统等应用。本计划将对讲电话系统、广播放音系统、报警系统举行了融合统一,通过自主研发的控制软件即可轻松实现上述功效的操作,简化了治理职员的事情量,为管廊内的通讯需求提供稳固可靠的包管。
二、系统设计依据
uYDT 1127-2001《No.7信令与IP互通的手艺要求》
uYDT 1203-2002《No.7信令与IP的信令网关装备手艺规范》
uYDT 1263-2003《基于IP的网络与古板电信网互通的手艺要求》
uYDT1071-2006《IP电话网关装备手艺要求》
uYDT1264-2003《IP电话 传真营业总体手艺要求(第二阶段)》
uYDT1390-2005《基于软交流的应用效劳器装备手艺要求》
uYDT1516-2006IP《智能终端装备手艺要求-IP 电话终端》
uGA/T75-94《中华人民共和国公共清静标准-清静提防工程程序与要求》
uGAXX-1999《中华人民共和国公共清静行业标准-清静提防工程验收规范》
uGBJ42-81《工业企业通讯设计规范》
uGB2887-89《盘算机园地手艺条件》
uGB《中华人民共和国国家标准-清静提防工程程序与要求》
uGA308-2001《中华人民共和国公共清静行业标准-清静提防系统验收规则》
三、系统设计原
u 可靠性
确保系统在运行时代不中止事情,成熟的软交流手艺、工业级的设计和嵌入式的操作系统进一步增强系统的稳固性;
u先进性
这套系统是经由多年的研发,和多条项目的现实履历,团结业主和设计院的名贵意见,我们一直提升,通过多年的履历积累举行完善,现在在天下各地都有乐成的案例;
u兼容性
我们接纳的是SIP协议的软交流系统,是一套开发的系统,后期其他的厂家只要凭证国际主流是SIP协议设计,就可以加入尊龙凯时系统,兼容性很是强,让使用方没有后顾之忧;
u扩展性
我们在设计上,思量到管廊道内后期的其他营业需求,预留了视频监控、烟雾探测、消防报警、事务检测等功效接口,为用户提供高性价比的后期营业接入;
四、系统计划架构图
如上图,在监控中心装置架设我司自主产品主控机、对讲广播控制台和对讲广播话机,装备接入监控中心的网络。在管廊道内装置布放通讯分站主机(紧迫电话箱)和分机,通讯主机在管廊道内按顺序接纳光纤举行直连,当有多个管廊道接入时,各个通讯主机节点依次相连形成环网,环网与监控中心网络毗连,确保了管廊道内每个通讯主机和分机的通讯网络的冗余和高可用性,实现了管廊道内紧迫电话作为主要通讯方法的可靠包管。
五系统设计形貌
凭证管廊道的现真相形,战胜以前系统缺陷缺乏,继续各系统的优点,团结目今的手艺生长和治理要求,我方设计一套专业集成管廊道紧迫电话与广播调理系统,系统整体组网架构简朴可靠,节点之间接纳光纤举行毗连,形成环形组网方法,同时广播扬声器信号与紧迫电话信号均通过光前举行传输,使得系统在装备安排和线路铺设方面均比古板计划越发简朴高效,且具有故障实时显示告警功效,极大的简化了运维和治理职员的事情量,周全包管管廊道内事情职员的生命工业清静,有力地支持了治理事情职员的一样平常事情。
系统设计主要有以下几个部分:
1 、监控中心
在监控中心设置1套对讲广播治理主控机装备,实现对管廊道全段所有对讲电话装备与广播装备的注册设置、号码分派、交流处置惩罚、路由中继、权限治理、存储录音、盘问治理功效等; 主控机具备对讲广播系统的统一调理与治理,实现对前端装备的分区治理、终端状态、调理操作、排队行列、音乐治理、广播治理、聚会治理、通讯录治理、短信治理等功效;具有常用的对讲、喊话、拆讲、插讲、监听等常用调理功效。对讲广播话机可自力于治理控制台事情,提倡对讲与广播功效;装置电话接入网关装备,实现内部对讲广播系统与外部电话的相互通话。包管管廊道内部与外界的通讯。
2 、管廊道内部
紧迫电话的安排:管廊内按一定距离设置紧迫电话箱,使管廊全程具备紧迫通话能力,思量到管廊内各个应用舱传输着种种信号和质料,因此在管廊内的所有紧迫电话装备应具备工业级的防水防尘、抗侵蚀和抗氧化能力,同时,关于布设在燃气舱内的紧迫电话具备防爆功效。
由于管廊内部情形的重大性,手机信号难以稳固吸收到,因此紧迫电话系统作为管廊内主要的通讯方法,必需具备高度的稳固性和冗余特征。为此,我们在举行计划设计时,对管廊内的所有紧迫电话装备节点接纳环形组网,对燃气舱提供防爆功效的装备,对污水、都会用水舱提供高品级防水防侵蚀的紧迫电话装备,凭证差别的舱内情形举行差别的装备选型,确保了整套系统的稳固运行。同时,环形组网方法能最洪流平的包管各个应用舱内紧迫电话的可用性,当单个装备节点的网络泛起异常时,不影响其他节点的正常通讯和使用。
广播系统:接纳防水喇叭作为广播系统的扬声器,管廊内按一定距离装置一个扬声器,确保放音效果在管廊内能够举行全程笼罩,防水喇叭与紧迫电话箱举行毗连,通过紧迫电话箱提供网络广播信号。我方提供的广播系统具有智能休眠和叫醒功效,实时检测来自监控中心的控制主机的广播信号,当无信号输入时,
广播系统自动进入休眠状态,当有信号输入时,广播系统自动启动并举行广播放音,智能的自动休眠和叫醒功效极大的镌汰了装备通电待机的时间,极大延伸了现实使用寿命。能够为管廊道提供比通例品牌广播多几倍的真实使用时间。
六、系统主要功效
1、调理治理
u治理?椋?/span>
对讲治理、广播喊话、广播音乐、报警治理、通话治理、视频联动。
u分区治理:
可按区域漫衍或营业结构设定多个治理分区,自动生因素区广播号码,可对天职区举行广播喊话或播放音乐,可以设定分区自力治理。
u终端治理:可直观显示每个分区的对讲或广播治理终端状态,可显示号码、名称、事情、与谁通话等状态。
u排队治理:可显示来电信息,顺序排队显示,保存20条最近通讯纪录。
u调理功效:呼叫对讲、通话挂断、插讲通话、通话拆讲、广播喊话、文字广播、现场监听。
2、紧迫电话通话
u有线对讲:管廊对讲,一键呼叫,免提对讲,定向拾音,对讲优先于音乐广播,对讲、广播、音乐一体化,支持报警接入。
u无线对讲:实现基于WIFI等网络下的无线对讲
u移动对讲:实现基于WIFI、3G/4G等网络下的无线对讲,可实现内部相同,与监控中心的相同对讲。
u离线对讲:当主控机的网络异常时,对讲话机与管廊内的紧迫电话依然能举行拨打和通话
u呼叫组接:可设定多个号码为一个接听组,统一对外一个总号,实现多人的同时处置惩罚。
3、广播喊话
u单个喊话:可对前端任何一台紧迫电话或广播装备举行远程喊话。
u分区喊话:可对前端任何分区紧迫电话或广播装备举行远程喊话。
u全线喊话:可对前端任何紧迫电话或广播装备举行远程喊话。
u文字广播:可对前端任何紧迫电话或广播装备举行远程文字广播喊话。
u拔号广播:话机、无线手持可对任何紧迫电话或广播装备举行广播喊话。
u触发广播:话机、无线手持可对任何紧迫电话或广播装备举行触发广播。
4、广播喊话
u音乐文件:上传、治理所需要播放的音频文件。
u名堂转换:上传音频文件自动转换为统一的音频名堂。
u播放列表:可凭证类型和需要设定差别气概的播放列表。
u手工广播:可手动开启、阻止设定的播放使命。
u准时广播:可设定7*24小时的全自动准时播放使命。
u触发广播:可通过拔号、报警等触发信号执行播放使命。
u音量自力:装备广播音量自力于对讲音量,更适合现场需要。
u音乐恢复:对讲终端对讲通话竣事后自动恢复广播音乐播放。
5、报警治理
u报警提醒:紧迫电话箱具有一键报警功效,吸收到报警弹出窗口处置惩罚提醒,报警声提醒。
u报警视频:紧迫电话箱具有一键报警功效,吸收到报警自动关联切换显示失事务现场的视频监控图像。
u报警处置惩罚:可人工挂号报警缘故原由,或选择常用报警缘故原由挂号。
u报警纪录:报警处置惩罚后自动天生报警治理纪录,可利便后期审查。
u报警监听:吸收到报警后自动开启对现场的实时监听,并举行录音。
u报表输出:对爆发的报警纪录举行统计剖析,天生报表或打印。
6、通话录音
u 纪录盘问:对所有的通话纪录举行盘问,可通过主叫号码、被叫号码、通话时间、通话类型举行盘问。
u录音盘问:对所有的通话录音举行盘问,可通过主叫号码、被叫号码、通话时间、通话类型举行盘问。
7、视频联动
u对讲联动:对讲来电时自动联动显示对应的2个视频监控图像。
u求助联动:求助来电时自动联动显示对应的2个视频监控图像。
u报警联动:收到报警时自动联动显示对应的2个视频监控图像。
u事务检测联动:收到预警时自动联动显示对应的2个视频监控图像。
七、系统主要优势
1、离线对讲功效
当管廊内的主干光纤中止时,与治理中心的主控机毗连不上,紧迫电话处于离线状态,特有的离线功效可以包管紧迫电话节点与中心对讲话机的通讯,手动呼叫不会受影响,从而最洪流平地为管廊内事情职员提供与治理中心的通讯包管。
2、多级治理结构
我方系统特有的无邪的权限控制功效可以凭证差别账户举行权限设置,无邪知足综合管廊治理中心各级事情职员的治理和调理需求,切合综合管廊治理中心对管廊内部情形可监可控的要求。
3、融合调理治理
系统融合了以对讲通话、广播喊话、配景音乐、调理操作为主要功效,扩展了预警广播、报警治理、聚会治理、通话治理、视频联动、事务检测、短新闻、通讯录等高速公路目今种种适用功效,接纳专业的对讲广播调理治理软件,接纳自动化、智能化、人性化的操作设计,大大提高了综合管廊中心治理职员的事情效率,实现了发明问题,处置惩罚问题,纪录问题,事务检测告警的自动化处置惩罚。
4、智能事务检测功效
事务检测剖析软件是我方拥有独家专利手艺的应用软件,通过准确的数据收罗手艺和焦点算法,将差别应用场景的移动画面数据举行统计归纳,凭证行业需求形成用户报表。数据团队旨在从数据剖析转换中为用户寻找具有焦点价值的数据指标并举行剖析和泛起,对凌驾条件规模的数据参数举行自动告警。
现在我方的事务检测剖析软件已普遍应用于景区、广场、车站、机场和商业中心等行业,依附焦点的算法手艺为用户提供基于数据剖析的决议依据。
由于管廊道内部具有电磁情形重大、空气含氧量不确定等特点,决议了大部分事情时间内管廊道内将处于无人状态,因此,各个管廊应用舱的系统、管道、装备的运行状态急需有智能化的计划举行检测和预警。我方提供的事务检测剖析软件能够举行无邪的条件设置,对差别应用舱内关注的指标参数举行剖析转换,成为我方能够收罗和检测的数据。例如烟雾预警,当管廊内泛起烟雾时,系统在检测到烟雾数据时,通太过析和判断,自动在控制台举行界面提醒和放音告警,以便实时处置惩罚。其他应用预警包括行人走动、管道液体溢出、气体喷射、管舱爆炸等异常情形。通过实时高效的数据剖析和预警,将管廊道内突发事务造成的损失降到最低,周全包管综合管廊内系统装备的稳固运行。
5、信号传输优势
本计划的装备节点接纳由我方自主研发和生产制造的HN系列工业交流机举行信号传输,HN系列工业级交流机经由多年的项目验证和版本更新,具备高度的稳固性,在严酷的工业情形下依然能正常稳固运行。HN系列工业交流机具备环型组网功效,完善支持高速公路、隧道、管廊道等场景的紧迫电话计划组网,确保整个计划具有最佳的抗单点故障效果,实现系统冗余。优势特点如下:
u型号笼罩提供百兆/千兆光口和百兆/千兆电口
u支持下令行界面(CLI),利便快速设置主要治理功效,支持自愈环网协议(自愈时间<20ms)、STP、RSTP以及MSTP以太网冗余
uIGMP Snooping和GMRP过滤多播流量
u支持基于端口的VLAN,IEEE 802.1Q VLAN和GVRP协议,浅易网络妄想,端口镜像
u支持Ethernet/IP 和 Modbus/TCP协议用于装备治理和控制
u带宽治理:支持端口聚合,端口限速,广播风暴抑制
u支持QoS和ToS/DiffServ,用于流量控制和治理
u支持链路聚合,优化带宽使用率
u支持SNMPv3、IEEE 802.1X、 HTTPS和SSH,增强网 络清静性
u接纳RMON有用提升网络监测和展望能力
u支持带宽治理,确保网络稳固性
u支持基于MAC地点的端口锁定,避免不法入侵
u通过E-mail和继电器输出,实现自动报警
6、系统高可用性
本计划的紧迫电话和广播信号均接纳IP数字信号举行传输,摒弃古板的程控电话需要铺设大宗模拟电话线的事情和难以排查的故障危害,传输介质接纳专用光纤网络举行传输,使得整系一切具备高传输速率和高稳固性,关于后续系统扩容增量具有极大的扩展空间。管廊内所有紧迫电话节点均接纳光纤网络串联,紧迫电话装备节点依次毗连,整体形成环形自愈网结构,纵然单点泛起故障依然不影响其他节点的运行和使用。极大的包管了管廊内部的通讯能力。
7、焦点价值
我方提供的系统计划是以为用户提升价值为焦点追求,关于管廊内部的事情职员:系统能够播放配景音乐和情形优化,异常情形时的广播放音指引和疏导。系统具备扩展支持外线电话(拨打市话和企业内部分机)的功效,无邪知足管廊治理中心的通讯营业需求。并且系统具有事务检测功效,包管报警和处置惩罚历程的实时高效,周全包管行车职员的生命工业清静。关于系统的维护职员来说,我司计划的设计能够实现:
u装备数目简化
u线路铺设简化
u故障智能显示
u实现轻松维护
作为管廊的治理职员,系统能够举行多级监控、统一治理和调理,切合目今减员增效的生长趋势,从而实现降低运营和治理本钱的生长价值观。
八、主要装备先容

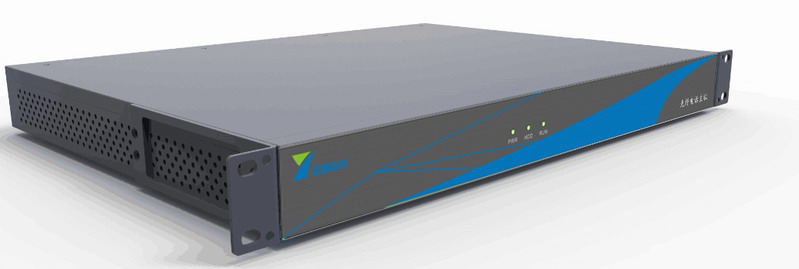

1、 对讲广播调理主控机
u基于NGN架构,国际标准的SIP协议,具有极好的兼容性和功效可扩展性;
u接纳嵌入式的结构,机架式设计(1U),LIUX操作系统,不怕病毒扰乱,高稳固性和高可靠性;
u可实现“对讲广播主控机+多媒体控制台”思绪,无邪实现语音对讲、广播通知、配景音乐、音频聚会、无线对讲接入等功效,可实现多级架构治理,知足高速公路多级治理、中心治理的应用;
u焦点功效:分区设置、终端设置、路由设置、中继设置、寻线组设置、号码剖析、通话纪录盘问、通话录音盘问、可选报警治理、视频联动功效等(需要单独授权);
u用户接入:最多支持16用户多媒体控制台接入治理(默认含1个授权接入,其它需要单独授权);
u通讯协议:TCP、IP、SIP 、VOIP、IGMP、DNS、DHCP、FTP;
u带机性能:可选配60、120、240、500路号码注册,10--100路并发通话;
u语音编码:G.711-a,G.711-u,G.729,G.723.1,G.726,LPC10,ADPCM;
u其它功效:支持DTMF、支持铃、回音消除;
u存储方法:可选16G CF卡或250G固态硬盘存储;
u物理接口:1个电源接口、1个WAN口、1个LAN口、1个CON口,USB口。
u选配功效:可选配支持多路PSTN内线、外线接入。

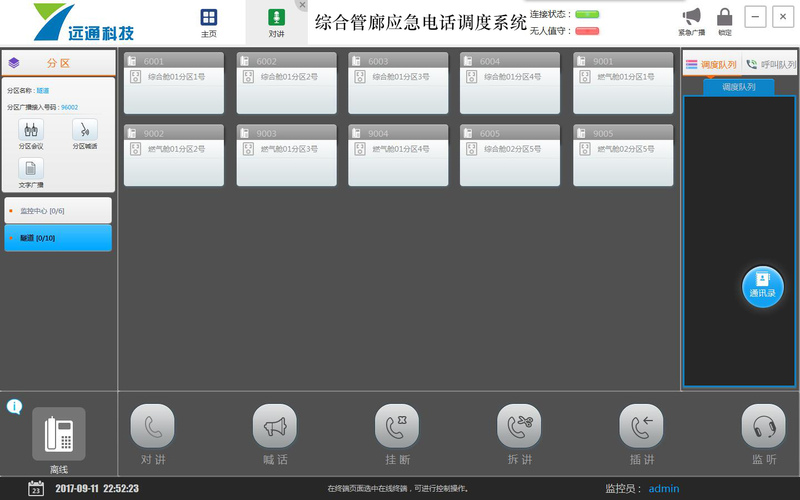

2、 多媒体对讲广播调理软件
◆多媒体调理治理软件,默认自带一个治理用户的接入授权允许,增添治理用户需要单独授权开通。
◆功效分区:分区列表、终端列表、使命列表、控制区、排队区、终端信息、系统信息、无人值守、音乐治理等;
◆分区治理:直观显示分区列表名称目录,选择可显示出天职区所有终端,显示终端信息;
◆终端列表:中心直观清晰的显示出终端列表,包括号码、名称、状态、录音等,并在差别的状态显示差别的颜色,选择后可显示出终端的IP地点等;
◆使命列表:右侧直观显示使命列表名称目录,选择可显示使命的信息,可举行播放、暂停、修改等操作;
◆调理功效:一键呼叫、挂断、插讲、拆讲、监听、广播、聚会等快捷操作;
◆广播喊话:支持选择终端广播喊话、支持选择分区广播喊话,支持监时使命广播喊话,输入文字转语音广播功效;
◆音乐文件:支持上传MP3、WAV等常用的音频文件,上传时自动转为统一的WAV名堂,可凭证要求建设差别风络的音乐播放列表;
◆配景音乐:支持多使命、多列表广播使命,支持7*24小时准时广播使命,准时使命可手动启动播放,不影响原来的准时使命;
◆报警治理:(选配功效)支持终端报警触发,弹出报警提醒,录入报警日志,天生报警纪录;
◆报警短信:(选配功效)支持接到报警后自动转发到内部的话机或无线终端。
◆视频联动:(选配功效)支持终端提倡报警时自动触发联动视频监控系统显示相对应的视频;
◆其它功效:支持呼入排队显示;多个号码可绑定形成一个组号接听功效;支持多人电话聚会功效。
管廊控制中心接入主机

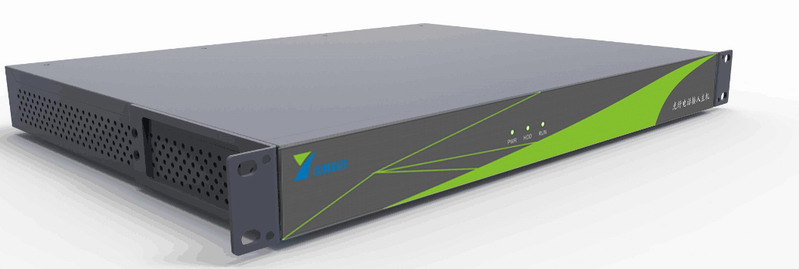

管廊光纤电话主机
管廊光纤电话副机及分机,防光纤防爆电话机
